通信网络设备的安装是构建现代信息基础设施的关键环节，其施工质量直接影响网络的稳定性、性能与安全性。以下将结合主要施工步骤，以图解形式阐述通信设备安装的核心工艺与规范。
一、施工前期准备
- 现场勘查与环境确认：施工前需对机房或站点环境进行全面勘查，确认供电、接地、空调、消防、承重等条件符合设备要求。图纸需清晰标注设备布局、走线路由及预留空间。
- 设备与物料检查：开箱验货，核对设备型号、数量、配件及技术文档是否齐备，检查设备外观有无损伤。
- 工具与安全准备：准备齐全的安装工具（如防静电手环、扭矩扳手、光纤熔接机、线缆测试仪等），并落实安全防护措施（如设置警示标识、穿戴安全装备）。

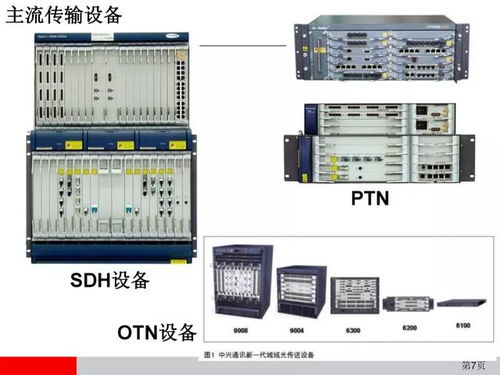

二、设备安装就位
- 机柜/机架安装：根据设计图纸，使用水平仪确保机柜安装垂直、水平，并可靠固定于地面或底座。多机柜并排时需对齐并固定连接。
- 设备上架：将服务器、交换机、路由器等设备平稳装入机柜指定位置，使用配套螺丝紧固。注意设备间距以保证散热，重型设备应置于机柜下部。
- 电源分配单元(PDU)安装：在机柜内合理安装PDU，确保电源插座数量与相位满足设备需求。
三、线缆布放与端接
- 电源线布放：采用符合规格的电源线，沿机柜两侧走线槽布放，避免交叉。连接至设备电源模块和PDU时需确保紧固，并预留适当余量。
- 通信线缆布放（图解重点）：
- 光纤：弯曲半径需大于其直径的20倍，使用光纤槽道或套管保护，避免挤压。熔接或快速连接头制作需规范，端面清洁后插入光模块。
- 网线/电缆：区分业务、管理线缆，分类绑扎于走线架，标签清晰。水晶头或配线架端接需按标准线序（如T568B），并使用测试仪验证连通性与性能。
- 接地线连接：设备接地线应连接至机房统一的接地排，确保连接点接触良好、电阻符合规范（通常≤1Ω），以保障防雷与抗干扰。
四、设备加电与调试
- 加电前检查：再次核对所有连接，确保无短路、错接。测量输入电压是否在设备允许范围内。
- 分级加电：先开启总配电，再逐步开启PDU、设备电源开关，观察设备指示灯状态是否正常。
- 软件调试与配置：通过Console或网管接口登录设备，加载预配置或按规划进行初始配置，包括IP地址、路由协议、VLAN、安全策略等。
- 功能与性能测试：进行端口连通性测试、带宽测试、丢包率测试及冗余倒换测试等，确保设备功能达标并与网络其他部分正常协同。
五、标识、清洁与文档
- 规范标识：所有设备、线缆两端、端口均需粘贴清晰、持久的标签，标识内容应包含设备名称、端口号、对端信息等。
- 现场清洁：安装完成后清理现场杂物，整理线缆达到横平竖直、美观整齐。
- 文档归档：更新并提交竣工图纸、设备配置文档、测试报告及操作维护手册，形成完整的工程档案。
工艺要点图解
- 规范：严格遵循设计文件与行业标准（如YD/T标准）。
- 安全：始终贯彻用电安全、设备安全与人身安全。
- 工艺：线缆整齐、标识清晰、连接可靠、测试充分是高质量工艺的直观体现。
- 可维护性：安装布局应便于日后巡检、扩容与故障排查。
通过以上系统化的工艺图解与步骤解析，施工团队可清晰掌握通信设备安装的关键节点与质量要求，为构建高效、可靠的通信网络奠定坚实的物理基础。
